نظام وحدات مفككة قابل للفك والتركيب
إطار وغلاف قابلان للتهيئة، يُنقلان كأجزاء ويُجمعان في الموقع.
ست وحدات مغلقة وإطاران مفتوحان · ارتفاع اسمي 2.8 م استكشف العائلةModullo by Ecoflusso
نظام نموذجي متعدد الحجم، مجمّع حيثما يلزم
مجموعة من الأنظمة المعيارية تُحدَّد وفق متطلبات المشروع. يتكوّن نظامها الأساسي من ست وحدات مغلقة وإطارين مفتوحين، تُورَّد كأجزاء وتُجمَّع في الموقع.
وتتطلب تشكيلات المفاهيم هندسة خاصة بالمواقع، وتصاريح، والتحقق التقني.
8المكونات الأساسية
16دراسات التشكيل
2.8 mالارتفاع الاسمي
RFQعرض محدد للمشاريع
01
يُنقل كأجزاء ويُجمَّع في الموقع
1نقل مفككإطارات وألواح وعناصر طويلة
2التفريغ والتحضيرتأكيد الوصول والرفع والأساسات
3التجميع في الموقعتركيب مؤهل وفق متطلبات المشروع
ومتى تم تجميع هذه الوحدة، لا يُقصد نقلها كوحدة كاملة. ويقتضي إعادة التوزيع عادة تفكك وتقييم مشروع جديد.
الحزمة الرئيسية المفككة≈ 3.0 × 1.2 × 1.5 m
الحزمة الطويلة الأجل≈ 6.0 × 0.12 × 0.36 m
أبعاد النقل إرشادية ومقدمة من العميل. تُعتمد قائمة التعبئة النهائية والأوزان ونقاط الرفع لكل طلب.02
النطاق الأوسع لمنتجات مودولو
تُنظَّم المجموعة في سبع عائلات تقنية وفق النظام الإنشائي والتكوين والاستخدام. وتنتمي العناصر الأساسية الثمانية الموضحة أدناه حصراً إلى نظام الوحدات المفككة الأساسي.

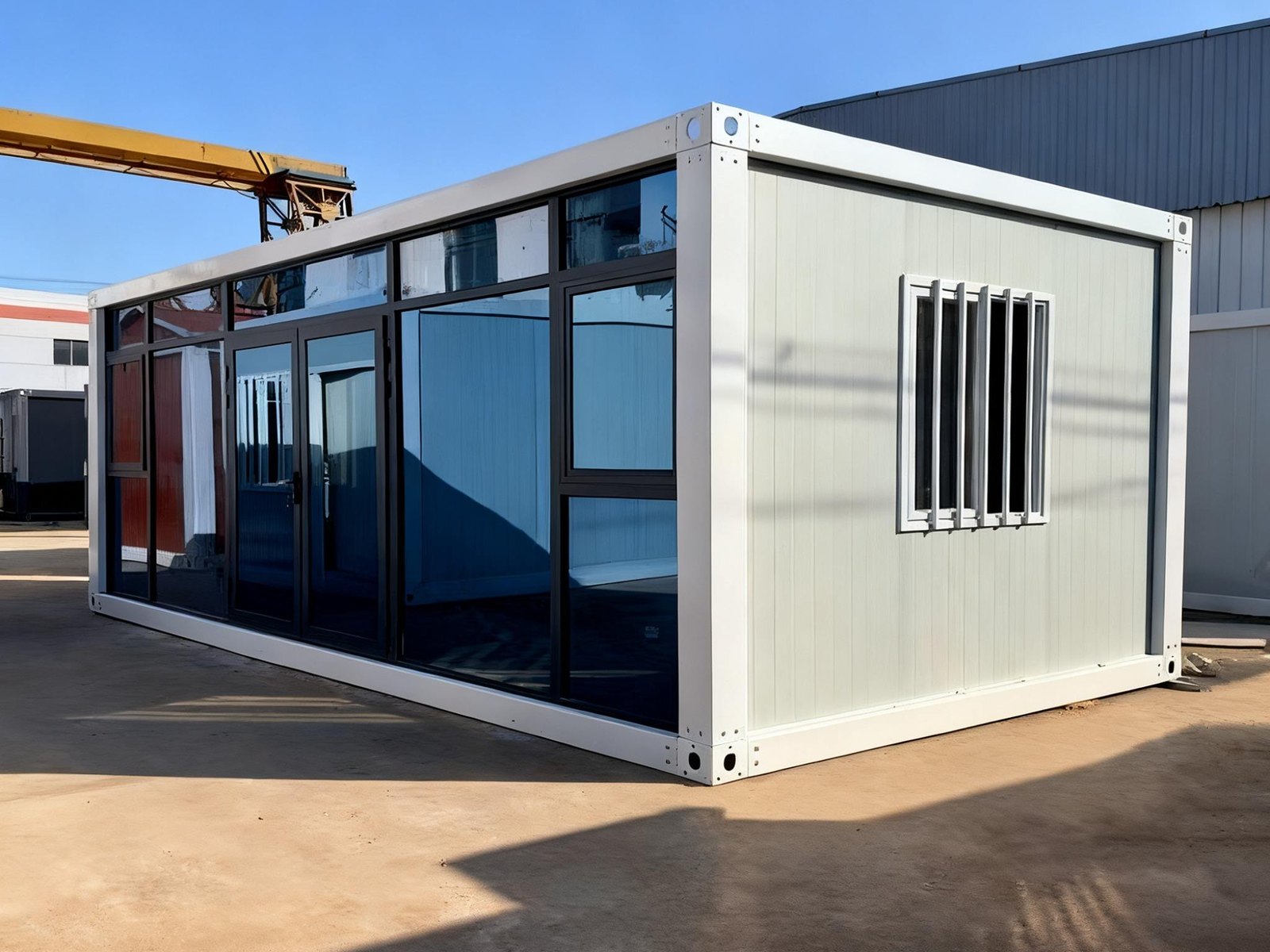

وحدة بغلاف زجاجي
أسطح زجاجية ممتدة ومتكاملة ضمن التكوين المعياري.
تتطلب المواصفات والتكوين مراجعة خاصة بالمشروع استكشف العائلة

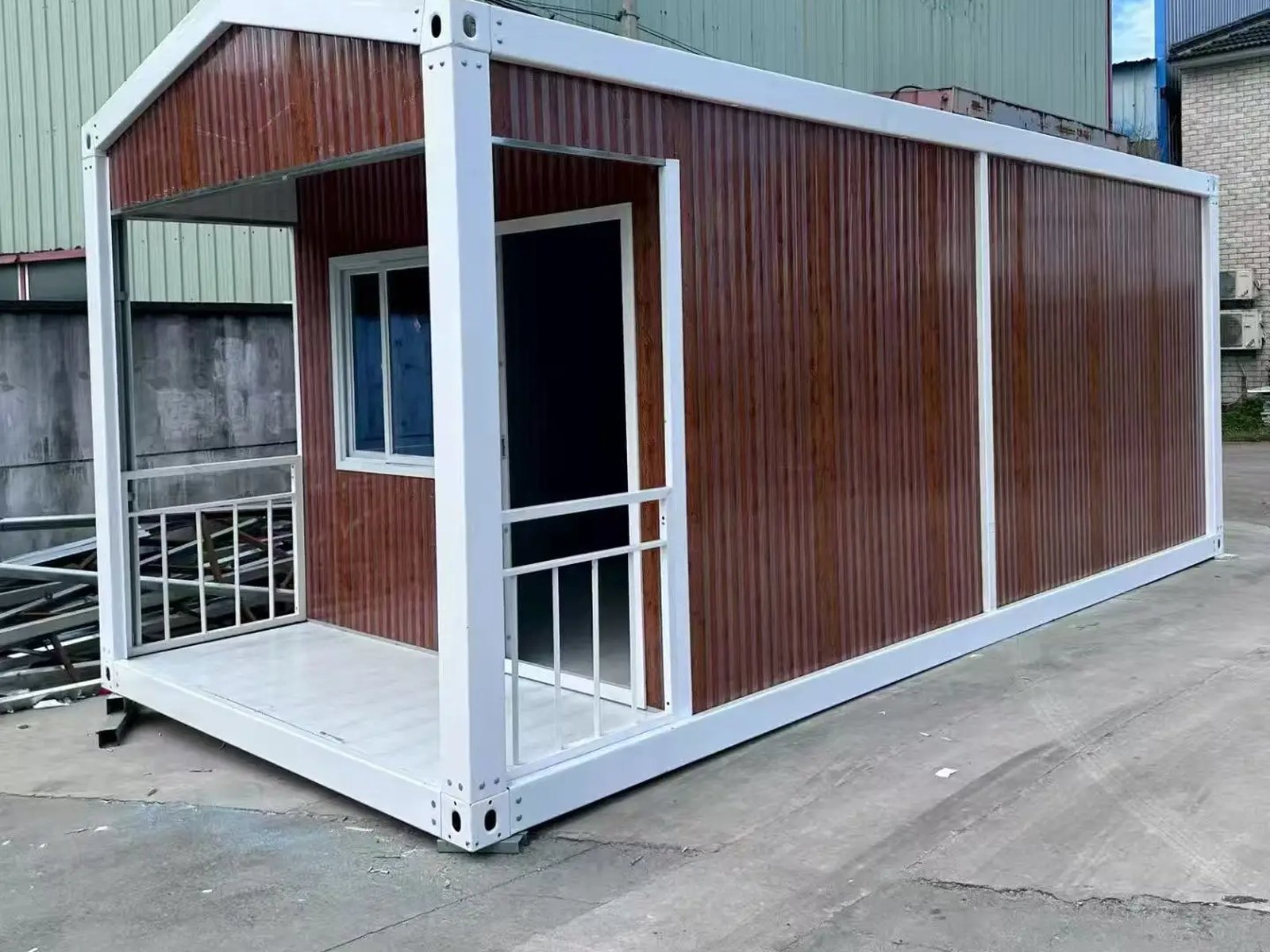

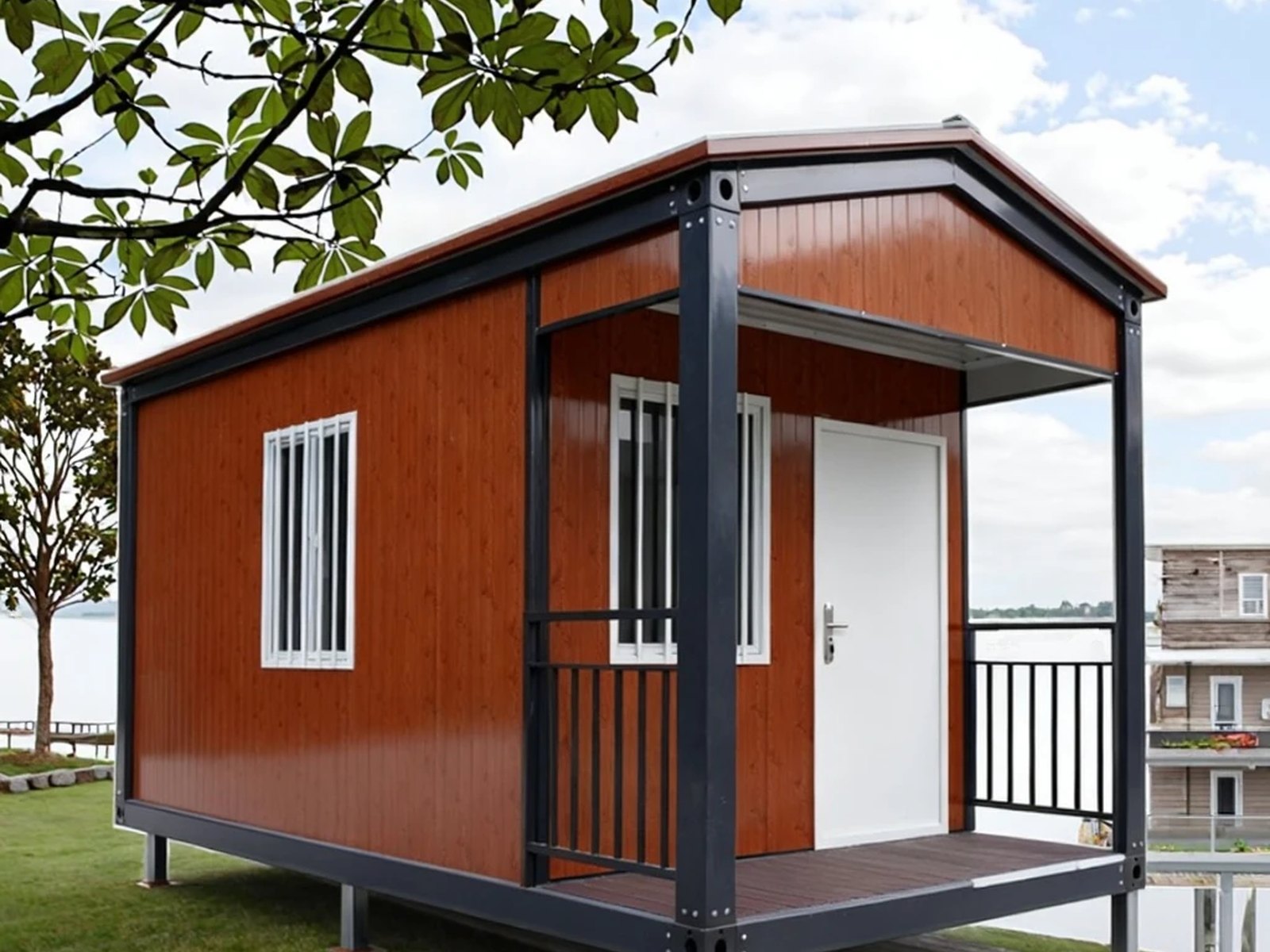

وحدة بسقف مائل
سقف مائل وتشطيب خارجي يُنسقان وفق متطلبات المشروع.
تتطلب المواصفات والتكوين مراجعة خاصة بالمشروع استكشف العائلة

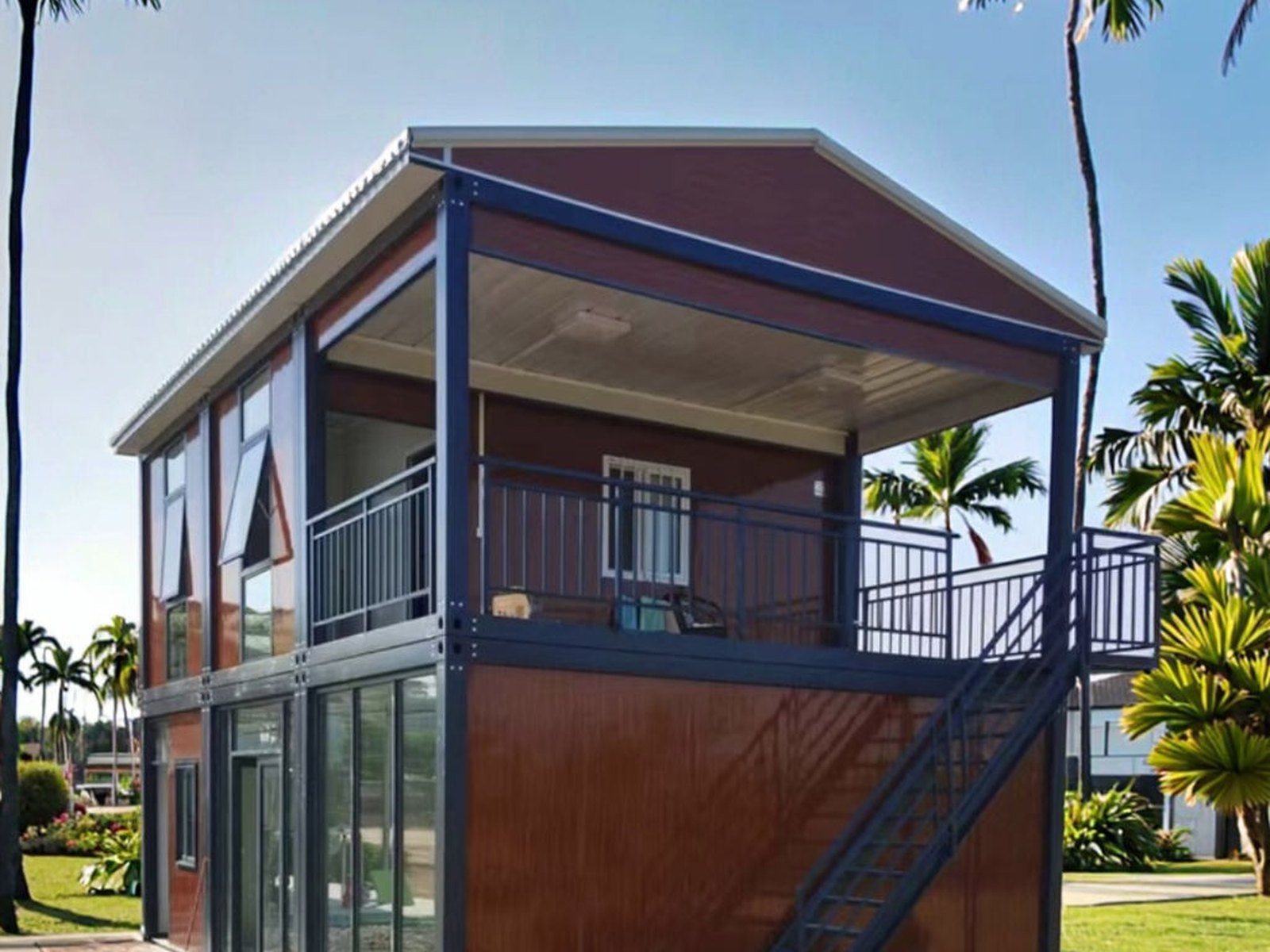

تكوين معياري متعدد الطوابق
تكوين من وحدات وروابط وسلالم ومسارات حركة محددة حسب المشروع.
تصور للتجميع · يتطلب تصميماً إنشائياً استكشف العائلة

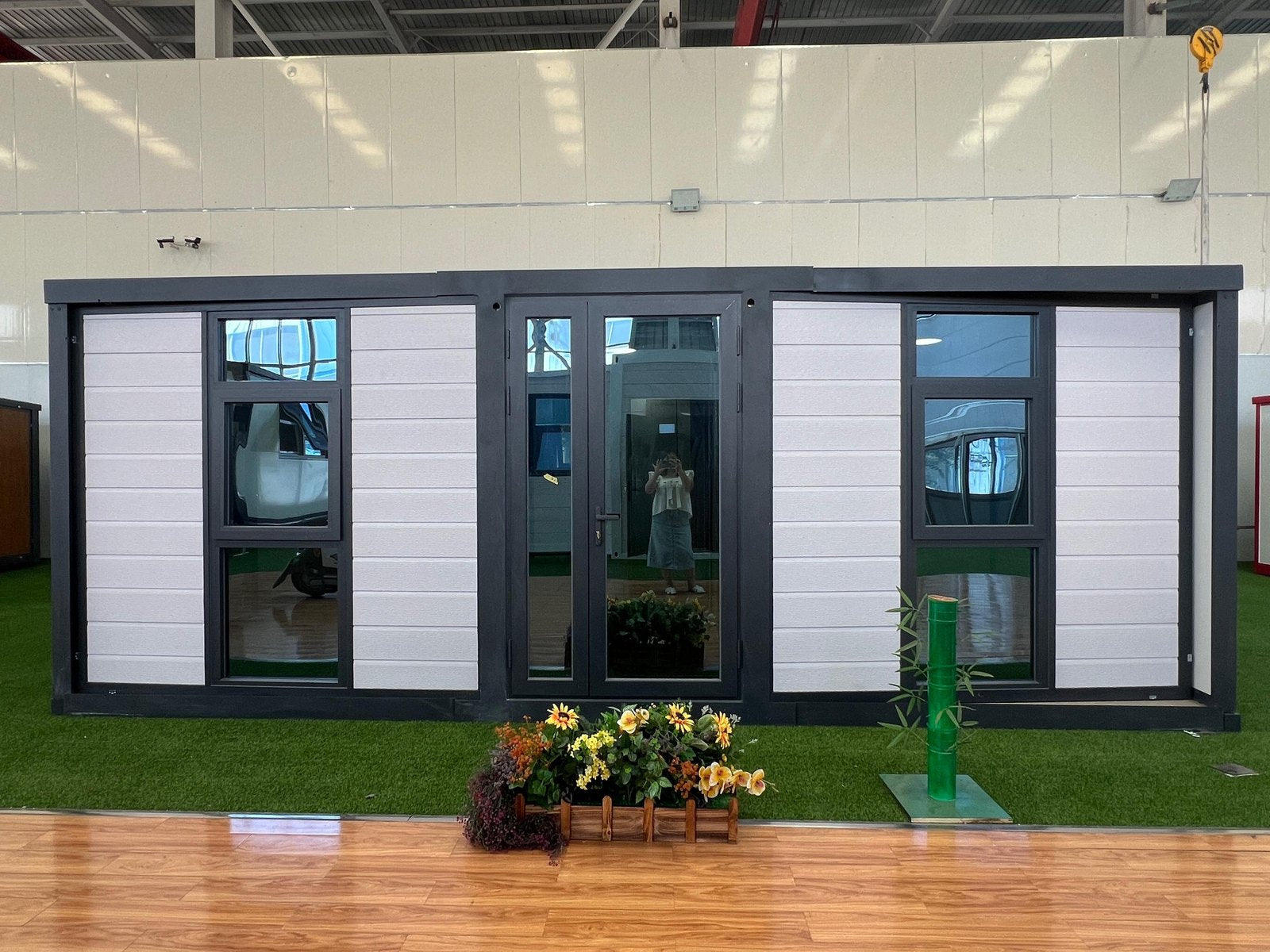

وحدة قابلة للتوسعة
وحدة مدمجة للنقل تتوسع لزيادة المساحة القابلة للاستخدام في الموقع.
تتطلب المواصفات والتكوين مراجعة خاصة بالمشروع استكشف العائلة

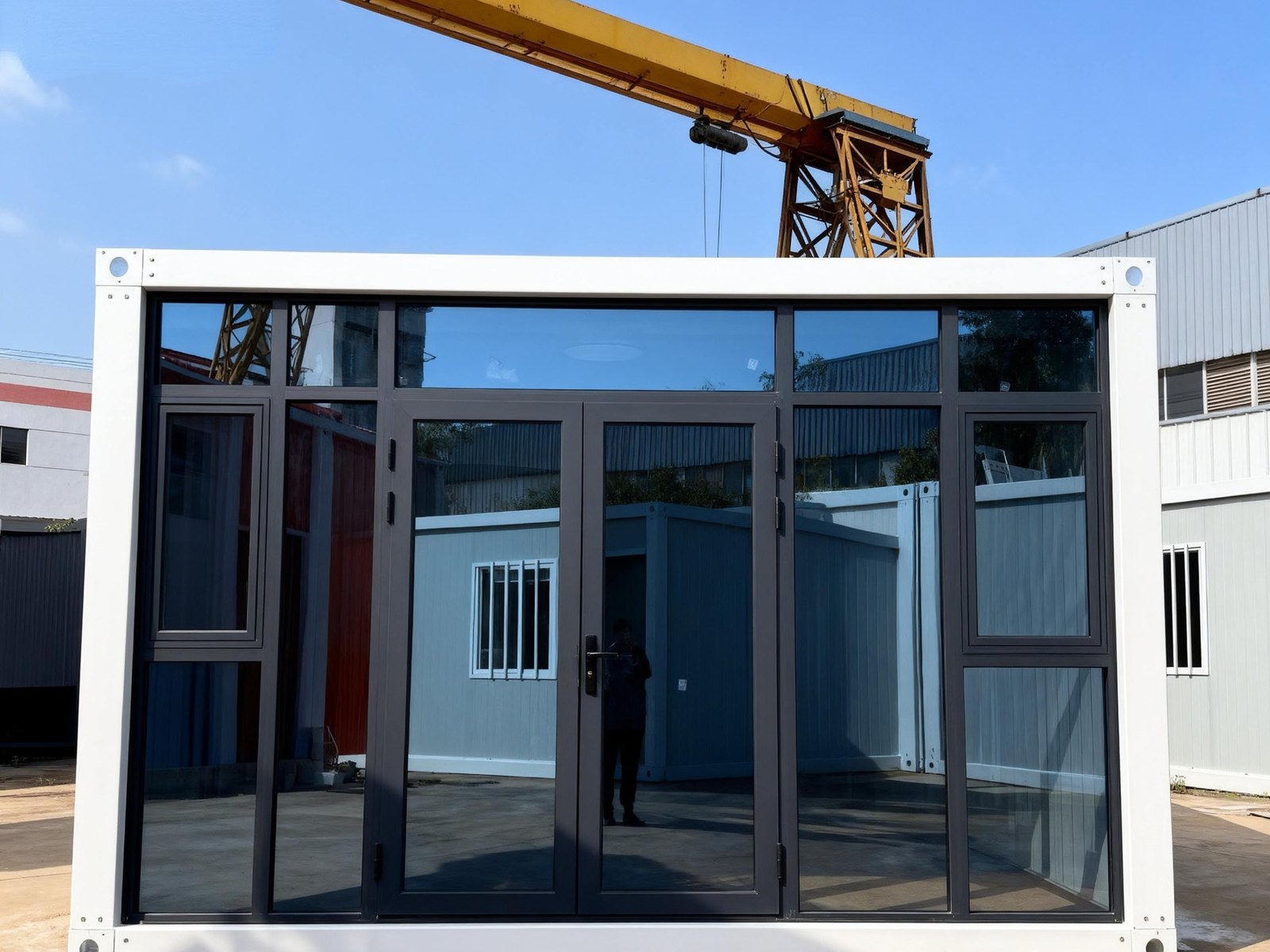

وحدة قابلة للطي
نظام قابل للطي مصمم لتقليل حجم النقل ووقت الفتح.
تتطلب المواصفات والتكوين مراجعة خاصة بالمشروع استكشف العائلة
وحدة خدمات صحية
تكوين صحي للنظام المعياري يُحدد حسب المشروع.
تكوين حسب المشروع · التجهيزات والتوصيلات تخضع للتأكيد استكشف العائلة
إفتح النطاق الكامل
تُقدَّم كل عائلة عند الطلب وتخضع للتأكيد الفني الخاص بالمشروع.
03
بناء النظام من ثمانية عناصر أساسية
هذا هو نظام الوحدات المفككة الأساسي، وليس قاعدة أبعاد لعائلات المنتجات الست الأخرى. قارن المساحة الاسمية أولاً، ثم حدّد الغلاف ونقاط الربط خلال المراجعة الفنية.
01 الوحدات المغلقة
ستّة آثار أقدام للمكان المغلقة والمحدد للمشاريع.B-03x03-H28
مقفل3 × 3 × 2.8 m
الأبعاد الخارجية الاسمية
- الأثر الاسمي
- 9 m²
- المساحة الداخلية الصافية
- تُؤكَّد في الرسومات الفنية
- التعريف
- الضميمة الخاصة بالمشروع
B-03x06-H28
مقفل3 × 6 × 2.8 m
الأبعاد الخارجية الاسمية
- الأثر الاسمي
- 18 m²
- المساحة الداخلية الصافية
- تُؤكَّد في الرسومات الفنية
- التعريف
- الضميمة الخاصة بالمشروع
B-03x09-H28
مقفل3 × 9 × 2.8 m
الأبعاد الخارجية الاسمية
- الأثر الاسمي
- 27 m²
- المساحة الداخلية الصافية
- تُؤكَّد في الرسومات الفنية
- التعريف
- الضميمة الخاصة بالمشروع
B-04x04-H28
مقفل4 × 4 × 2.8 m
الأبعاد الخارجية الاسمية
- الأثر الاسمي
- 16 m²
- المساحة الداخلية الصافية
- تُؤكَّد في الرسومات الفنية
- التعريف
- الضميمة الخاصة بالمشروع
B-04x06-H28
مقفل4 × 6 × 2.8 m
الأبعاد الخارجية الاسمية
- الأثر الاسمي
- 24 m²
- المساحة الداخلية الصافية
- تُؤكَّد في الرسومات الفنية
- التعريف
- الضميمة الخاصة بالمشروع
B-04x07-H28
مقفل4 × 7 × 2.8 m
الأبعاد الخارجية الاسمية
- الأثر الاسمي
- 28 m²
- المساحة الداخلية الصافية
- تُؤكَّد في الرسومات الفنية
- التعريف
- الضميمة الخاصة بالمشروع

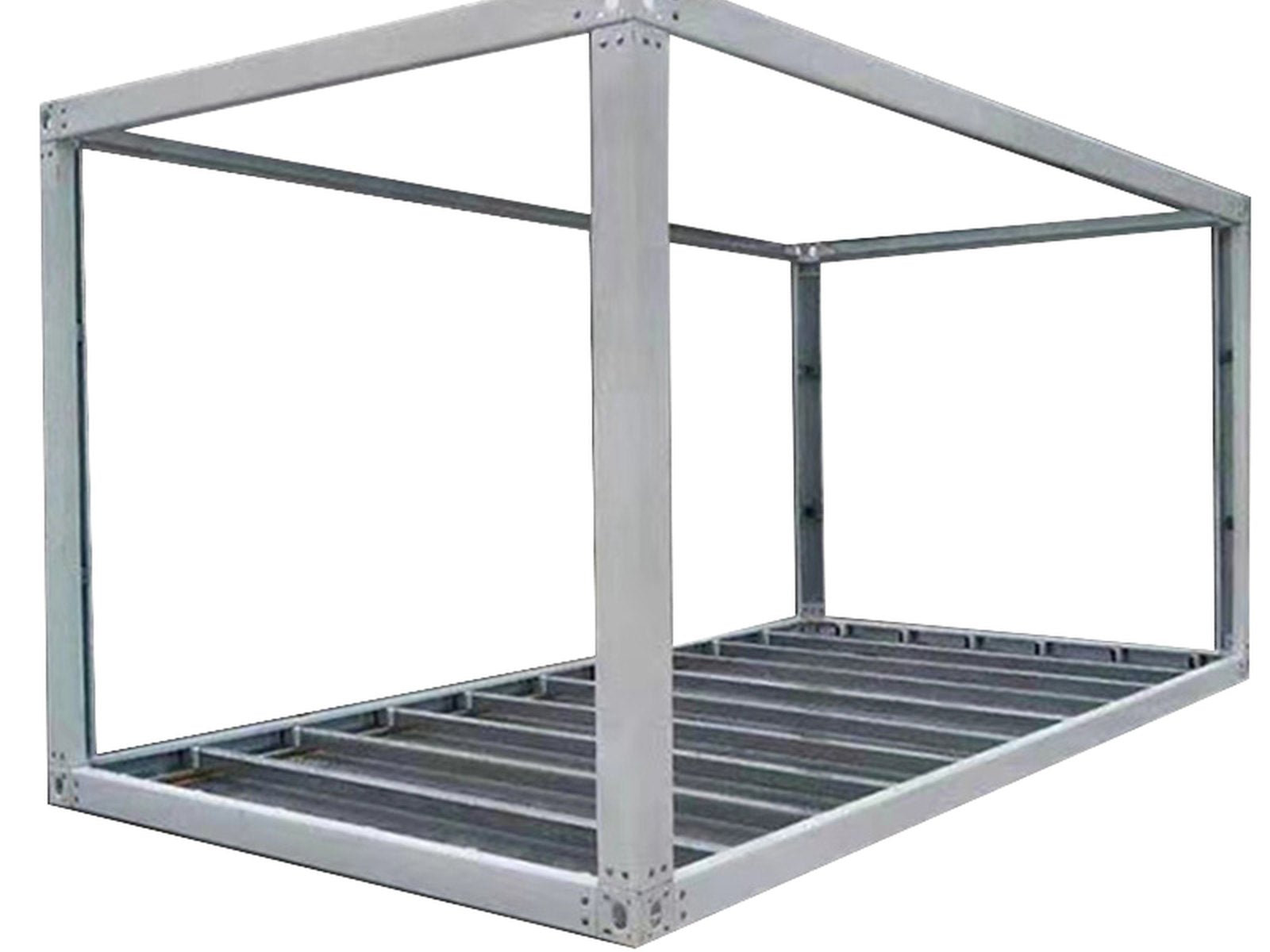

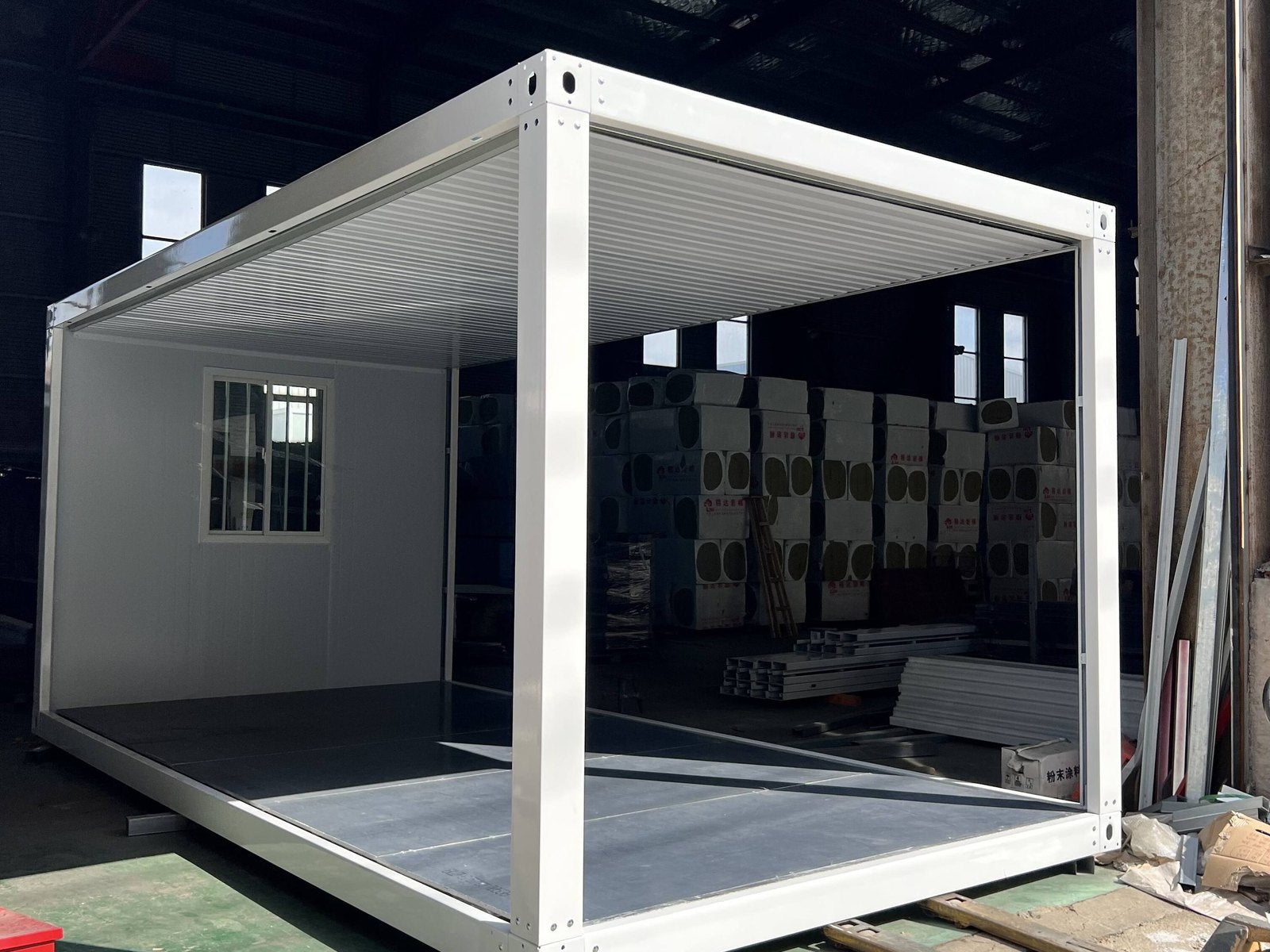

02 الأطر المفتوحة
أطر هيكلية للمناطق المفتوحة أو الموصلة المحددة للمشاريع.F-02x03-H28
الإطار المفتوح2 × 3 × 2.8 m
الأبعاد الخارجية الاسمية
- الأثر الاسمي
- 6 m²
- التعريف
- الإطار المفتوح للمشروع
F-03x03-H28
الإطار المفتوح3 × 3 × 2.8 m
الأبعاد الخارجية الاسمية
- الأثر الاسمي
- 9 m²
- التعريف
- الإطار المفتوح للمشروع
0 عناصر مختارة لأغراض المقارنة
مواصلة المشروعالتشريح النظامي
الإطار والضميمة والانتهاء هي قرارات منفصلة للمشروع
وتساعد الصور الواردة أدناه على شرح منطق البناء والاتجاهات التصميمية المتاحة. ولا توفر العناصر المزروعة وألواح الشطائر المزروعة ما يعادل الأداء الحراري أو الناري أو الهيكلي؛ ويجب التحقق من التراكم المختار للمقصد والاستخدام المقصود.
وتبين الصور خيارات البناء. ويتبع العرض النهائي وثائق المشاريع المعتمدة.
الأساس الفني لطلب عرض السعر
الأبعاد المنشورة هي أبعاد خارجية وآثار اسمية، وليست مساحة داخلية صافية أو ارتفاعاً داخلياً صافياً. تُحدَّد المساحة الصافية والارتفاع الداخلي وتكوين الجدران والفتحات والوصلات في الرسومات الفنية الخاصة بالمشروع.
اطلب تقييماً للمشروع04
16 دراسة لوضع إطار للمشروع
هذه ليست 16 وحدة جاهزة للشراء؛ بل مراجع منتجات وتصوّرات مفاهيمية تساعد على مقارنة الحجم والتكوين والخصائص قبل المراجعة الفنية الخاصة بالمشروع.
01احفظ النية
التكوين والمستويات والسمة المنشودة.
02مقارنة لبنات البناء
قراءة الرموز الأساسية والمجالات الإرشادية.
03إرسال دراسة واحدة مع موجز
الرمز المختار مستنسخ في استمارة التحقيق
16 الدراسات
C01Modulo singolo
Riferimento prodotto
تكوين العناصر الأساسية
1 × B-03x06-H28
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 18 m² · superficie vetrata indicativa: 25,2 m². Superficie interna netta da confermare sui disegni tecnici.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C02Modulo singolo
Riferimento prodotto
تكوين العناصر الأساسية
1 × B-03x06-H28
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 18 m² · superficie vetrata indicativa: 16,8 m². Superficie interna netta da confermare sui disegni tecnici.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C03Modulo singolo
Rendering concettuale
تكوين العناصر الأساسية
1 × B-03x06-H28 con terrazza
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 18 m² · superficie terrazza indicativa: 18 m². Superficie interna netta da confermare sui disegni tecnici.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C04Stessa misura
Riferimento prodotto
تكوين العناصر الأساسية
2 × B-03x06-H28
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 36 m² · superficie terrazza indicativa: 9 m². Superficie interna netta da confermare sui disegni tecnici.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C05Stessa misura
Rendering concettuale
تكوين العناصر الأساسية
3 × B-03x06-H28
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 54 m² · superficie terrazza indicativa: 18 m². Superficie interna netta da confermare sui disegni tecnici.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C06Misure miste
Rendering concettuale
تكوين العناصر الأساسية
2 × B-03x06-H28 + 1 × B-03x03-H28
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 45 m² · superficie terrazza indicativa: 9 m². Superficie interna netta da confermare sui disegni tecnici.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C07Stessa misura
Riferimento prodotto
تكوين العناصر الأساسية
4 × B-03x06-H28
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 72 m² · superficie terrazza indicativa: 36 m². Superficie interna netta da confermare sui disegni tecnici.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C08Stessa misura
Rendering concettuale
تكوين العناصر الأساسية
2 × B-03x06-H28
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 36 m². Superficie interna netta da confermare sui disegni tecnici.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C09Stessa misura
Riferimento prodotto
تكوين العناصر الأساسية
3 × B-03x06-H28
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 54 m² · superficie terrazza indicativa: 18 m². Superficie interna netta da confermare sui disegni tecnici.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C10Stessa misura
Riferimento prodotto
تكوين العناصر الأساسية
5 × B-03x06-H28
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 90 m² · superficie terrazza indicativa: 18 m². Superficie interna netta da confermare sui disegni tecnici.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C11Stessa misura
Riferimento prodotto
تكوين العناصر الأساسية
2 × B-03x06-H28
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 36 m² · superficie terrazza indicativa: 36 m². Superficie interna netta da confermare sui disegni tecnici.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C12Stessa misura
Rendering concettuale
تكوين العناصر الأساسية
3 × B-03x06-H28 con vetro, legno e terrazza
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 54 m². Superficie interna netta da confermare sui disegni tecnici.
La superficie della terrazza è da confermare nei disegni tecnici della configurazione.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C13Misure miste
Riferimento prodotto
تكوين العناصر الأساسية
Combinazione mista B-03x06-H28 e B-04x06-H28
Quantità e superfici devono essere confermate nella documentazione tecnica finale.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C15Misure miste
Riferimento prodotto
تكوين العناصر الأساسية
2 × B-03x06-H28 + 1 × B-03x09-H28
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 63 m² · superficie terrazza indicativa: 40,5 m². Superficie interna netta da confermare sui disegni tecnici.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C17Con telaio aperto
Rendering concettuale
تكوين العناصر الأساسية
6 × B-03x06-H28 + 6 × F-03x03-H28
Le aree dei telai aperti e le interfacce devono essere definite nel progetto.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
C18Stessa misura
Rendering concettuale
تكوين العناصر الأساسية
7 × B-03x06-H28
البيانات المرجعيةSuperficie nominale di ingombro dei moduli chiusi: 126 m² · superficie terrazza indicativa: 18 m². Superficie interna netta da confermare sui disegni tecnici.
تشكيلة المفاهيم - تتطلب هندسة خاصة بكل مشروع
لا توجد تشكيلات تطابق هذه المرشحات تغيير مرشح واحد أو أكثر.
المساحات المعروضة هي آثار اسمية أو قيم إرشادية وليست قياسات تعاقدية. وتُؤكَّد المساحة الداخلية الصافية وجميع الأبعاد في الرسومات الفنية للمشروع. وتُصنَّف الصور كمراجع للمنتج أو تصورات أو مخططات مفاهيمية بحسب محتواها.
05
سياقات المشاريع
ويحدد الاستخدام المقصود المسار التقني والتنظيمي والتركيبي. ويبدأ كل طلب باستعراض جدوى.
المكاتب الصناعية
حيز التشغيل داخل الأوساط الصناعية والسوقية.
مكاتب الموقع
الحيز المؤقت لتنسيق المشاريع ودعمها.
أماكن البوابة والخدمة
التحكم في الوصول أو الاستقبال أو الخدمة
الدعم التشغيلي المؤقت
مرافق تقودها المشاريع حيث سرعة النقل ومسطحاته.
06
عندما يكون في مودولو - أو لا -
مناسبة المحتملة
- ويمكن للموقع أن يتلقى عناصر تصل إلى 6 أمتار أو أكثر
- يمكن تنظيمها محليا
- The use and permit path are known or can be assessed
- يقبل العميل التحقق التقني الخاص بالمشروع
غير مناسب بدون إعادة تصميم
- يجب نقل وحدة كاملة التجميع في كثير من الأحيان
- منع وصول أو رفع الحدود من تسليم العناصر الطويلة
- The project assumes a regulated use without local approval
- يلزم توفير ضمانات ثابتة للأداء أو وقت التركيب قبل الهندسة
07
من بيانات الموقع إلى المشروع المؤكد
- 01
موجز الجدوى
الاستخدام والموقع والكمية والوصول والتوقيت والتشكيلات المفضلة.
- 02
الاستعراض التقني
هيكل، أسس، حريق، أداء حراري، والسماح بالمسؤوليات.
- 03
تعريف الإمداد
رسومات موقعة، فاتورة مواد، وصلات بينية، لوجستيات ونطاق تركيب.
- 04
التسليم والتجمع
تفريغ، وإعداد المواقع، والتجمع المؤهل وقبول المشاريع.
08
FAQ
هل يمكنني شراء تشكيلة على الإنترنت؟
لا وتُقدَّم مودولو من خلال استقصاء المشاريع لأن الاستخدام والموقع والهندسة واللوجستيات والتصاريح يجب تقييمها قبل عرض تجاري.
هل هذه الأمثلة منتجات قياسية؟
لا، فهي تكوينات مفاهيمية مبنية من العناصر الأساسية الثمانية وتتطلب تأكيداً خاصاً بالمشروع.
هل يمكن نقل وحدة تجميعية؟
ولا يقصد بها النقل كوحدة كاملة. ويقتضي إعادة التوزيع عادة عدم الاتساق وإجراء استعراض تقني ولوجستي جديد.
هل تم تأكيد المطابقة لكل استخدام مقصود؟
لا يُقدَّم ادعاء عام بالمطابقة. الأدلة المتاحة حالياً لا تكفي لتأكيد المطابقة لكل مقاس واستخدام. يلزم توفير رسومات موقعة وقوائم مواد وإقرارات وتصميم هندسي محلي.
ما هي المعلومات المفيدة للاستعراض الأول؟
تحديد الموقع، والاستخدام المقصود، والكمية، والعناصر المفضلة أو تحديد الهوية المفاهيمية، والجدول الزمني، والوصول إلى العناصر الطويلة، ومعدات تفريغ، والمؤسسات، واحتياجات دعم التركيب.
09
بدء تحقيق جدوى
أخبرنا عن شروط الاستخدام والمقصد والموقع وسنستخدم المعلومات لفهم ما إذا كان من المناسب إجراء استعراض تقني - تجاري.
بعد التقديم، يمكنك إرسال صور الموقع عبر واتساب لدعم المراجعة الأولية.
